Hej där! Som leverantör av ultraljudsflödesmätare är jag väldigt sugen på att bryta ner hur en Doppler ultraljudsflödesmätare fungerar. Det är en ganska cool teknik som har ett gäng verkliga applikationer, så låt oss dyka in direkt.
Grunderna för ultraljudsflödesmätare
Innan vi nollställer Doppler-typen, låt oss snabbt beröra ultraljudsflödesmätare i allmänhet. Ultraljudsflödesmätare är enheter som använder ultraljud för att mäta hastigheten hos en vätska som strömmar i ett rör. Det finns två huvudtyper: transit - tid och Doppler. Vi kommer att fokusera på Doppler här, men om du är intresserad av transittiden kan du kolla in vårUltraljudsflödesmätaresida för mer info.
Hur fungerar en Doppler ultraljudsflödesmätare?
Doppler ultraljudsflödesmätare fungerar på principen om Dopplereffekten. Du har förmodligen hört talas om detta i samband med att ljudvågor ändrar tonhöjd när ett rörligt föremål närmar sig eller flyttar sig bort från dig. Tja, samma princip gäller här, men med ultraljudsvågor.
Komponenterna
En Doppler ultraljudsflödesmätare består av en givare, som i grunden är en enhet som kan skicka och ta emot ultraljudssignaler. Det är vanligtvis fäst på utsidan av ett rör. Inuti röret måste det finnas en vätska med någon form av partiklar eller bubblor i. Dessa partiklar eller bubblor fungerar som reflektorer för ultraljudsvågorna.
Sänder ultraljudssignalen
Givaren skickar en ultraljudssignal in i vätskan vid en specifik frekvens. När denna signal träffar partiklarna eller bubblorna i vätskan reflekteras den tillbaka till givaren. Det viktiga här är att frekvensen för den reflekterade signalen skiljer sig från frekvensen för den ursprungliga signalen. Denna skillnad i frekvens är vad vi är intresserade av.
Dopplerskiftet
Frekvensförändringen, känd som dopplerskiftet, är direkt relaterad till vätskans hastighet. Om vätskan rör sig mot givaren kommer den reflekterade signalens frekvens att vara högre än den ursprungliga frekvensen. Omvänt, om vätskan rör sig bort från givaren, kommer den reflekterade signalens frekvens att vara lägre.
Matematiskt ges Dopplerskiftformeln av:
[ \Delta f = \frac{2f_0v\cos\theta}{c} ]
där (\Delta f) är dopplerskiftet, (f_0) är den ursprungliga frekvensen för ultraljudssignalen, (v) är vätskans hastighet, (\theta) är vinkeln mellan ultraljudsstrålens riktning och vätskeflödets riktning, och (c) är ljudets hastighet i vätskan.
Beräkna flödeshastigheten
När dopplerskiftet väl har mätts kan flödesmätarens elektronik beräkna vätskans hastighet med hjälp av formeln ovan. Och eftersom rörets tvärsnittsarea är känd, kan flödeshastigheten (vätskevolymen som passerar genom röret per tidsenhet) lätt bestämmas. Flödeshastigheten (Q) ges av formeln (Q = A\ gånger v), där (A) är rörets tvärsnittsarea och (v) är vätskehastigheten.
Fördelar med Doppler ultraljudsflödesmätare
En av de största fördelarna med Doppler ultraljudsflödesmätare är att de kan installeras externt på röret. Det betyder att du inte behöver skära i röret, vilket sparar mycket tid och pengar under installationen. Det gör dem också lämpliga för applikationer där vätskan är frätande eller farlig, eftersom flödesmätaren inte kommer i direkt kontakt med vätskan.
En annan fördel är att de kan mäta flödet av vätskor med ett brett spektrum av viskositeter. Oavsett om det är en tunn vätska som vatten eller en tjock olja, kan en Doppler Ultrasonic Flowmeter få jobbet gjort.
Tillämpningar av Doppler ultraljudsflödesmätare
Doppler ultraljudsflödesmätare används i en mängd olika industrier. I avloppsreningsindustrin används de för att mäta flödet av avloppsvatten och andra avfallsvätskor. Eftersom dessa vätskor vanligtvis innehåller mycket partiklar, är de en perfekt passform för Doppler-flödesmätare.
Inom olje- och gasindustrin kan de användas för att mäta flödet av råolja eller andra kolvätevätskor. De används också inom den kemiska industrin för att mäta flödet av olika kemikalier.
Om du är intresserad av andra typer av flödesmätare, kanske du vill kolla in vårMagnetisk flödesmätaresida. Det är en annan teknik men har sina egna fördelar och tillämpningar.
Begränsningar för Doppler ultraljudsflödesmätare
Även om Doppler ultraljudsflödesmätare är bra på många sätt, har de vissa begränsningar. En av huvudbegränsningarna är att de kräver att vätskan har en viss mängd partiklar eller bubblor. Om vätskan är för ren kommer det inte att finnas tillräckligt med reflektorer för ultraljudsvågorna och flödesmätaren kommer inte att fungera korrekt.
En annan begränsning är att flödesmätarens noggrannhet kan påverkas av faktorer som storleken och fördelningen av partiklarna i vätskan samt vätskans temperatur och tryck.
Installation och underhåll
Att installera en Doppler ultraljudsflödesmätare är relativt enkelt. Som tidigare nämnts kan den klämmas fast på utsidan av röret. Det är dock viktigt att se till att givaren är korrekt inriktad med röret och att röret är fyllt med vätska.
Underhåll av Doppler ultraljudsflödesmätare är också ganska enkelt. Eftersom de inte har några rörliga delar inuti röret, blir det mindre slitage. Du behöver bara se till att givaren är ren och att de elektriska anslutningarna är säkra.

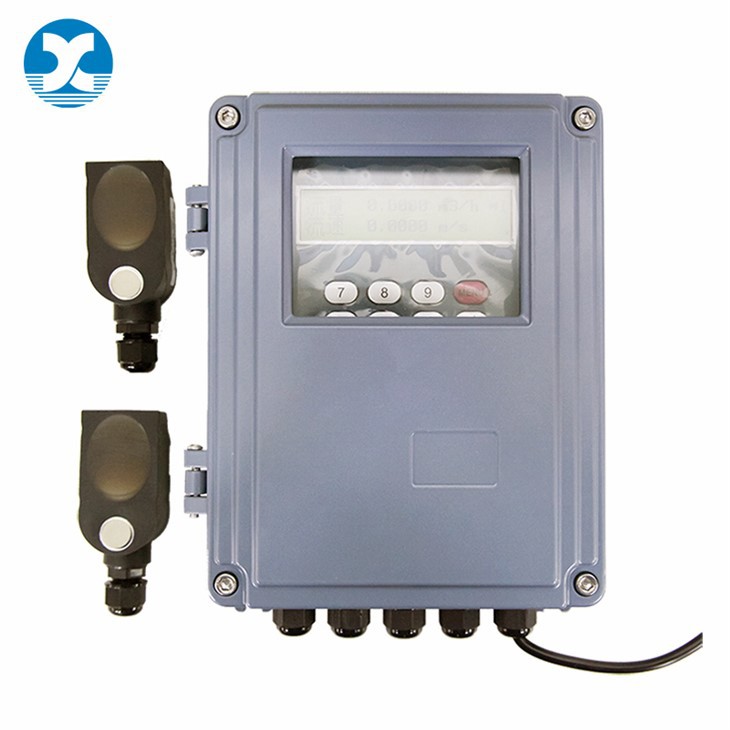

Om du letar efter ett icke-påträngande sätt att mäta vätskeflöde, kanske du också är intresserad av vårUltraljudsklämma - på flödesmätare. Det är ett annat bra alternativ för många applikationer.
Slutsats
Så, där har du det! Det är så en Doppler ultraljudsflödesmätare fungerar. Det är en smart teknik som använder Doppler-effekten för att mäta vätskeflödet. Oavsett om du arbetar inom avloppsrening, olja och gas eller kemisk industri kan en Doppler ultraljudsflödesmätare vara en bra lösning för dina behov av flödesmätning.
Om du funderar på att köpa en Doppler ultraljudsflödesmätare eller har några frågor om våra produkter, tveka inte att höra av dig. Vi är här för att hjälpa dig att hitta den bästa flödesmätningslösningen för din specifika applikation.
Referenser
- "Flow Measurement Handbook: Industrial Designs and Applications" av Ralph W. Miller
- "Ultrasonic Flowmeters: Principles and Applications" av olika författare inom området flödesmätning
